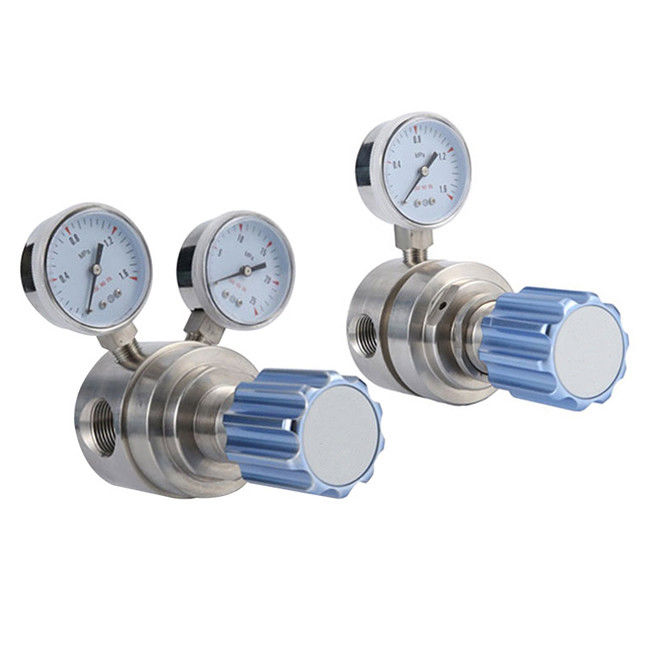

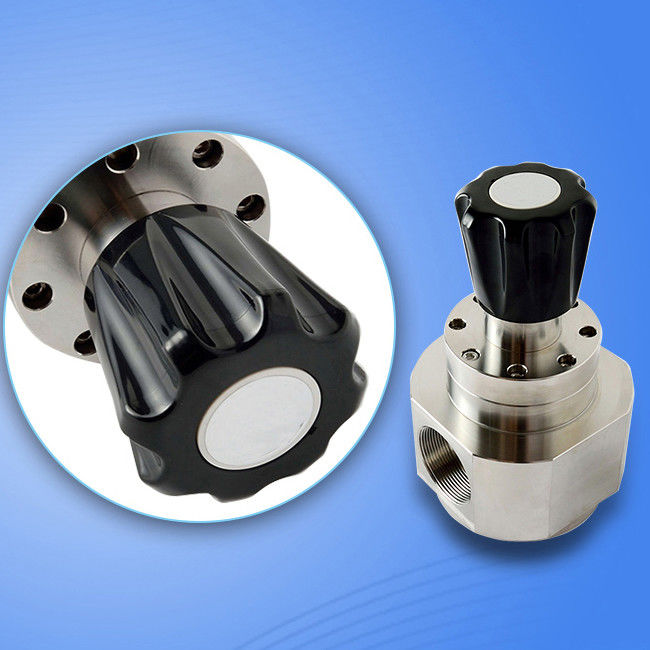

Valvola riduttrice ad alta pressione a singolo stadio
Introduzione della valvola riduttrice ad alta pressione
La valvola riduttrice di pressione è progettata per essere sicura e in buona salute, per evitare il pericolo e il guasto dell'attrezzatura causati dalla pressione.e la regolazione della pressione può essere ottenuta attraverso la ruota manuale superioreIl debug può essere visto chiaramente attraverso un manometro esterno.
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableDal punto di vista della meccanica dei fluidi, la valvola riduttrice di pressione è un elemento di frenatura la cui resistenza locale può essere modificata, cioè cambiando l'area di frenatura,la velocità di flusso e l'energia cinetica del fluido sono cambiate, con conseguente perdita di pressione diversa, al fine di raggiungere lo scopo di decompressione.Poi si basa sulla regolazione del sistema di controllo e regolazione per bilanciare la fluttuazione della pressione post-valvola con la forza di molla, in modo che la pressione post-valvola rimanga costante entro un certo intervallo di errore.
La valvola di riduzione della pressione in acciaio inossidabile adotta una struttura a diaframma a uno stadio, trasmissione della pressione del diaframma in acciaio inossidabile, pressione di uscita stabile, piccolo spazio di installazione,adatti all'acqua pura, acqua ultrapura, liquido corrosivo, gas, gas naturale, ecc.
può essere montato su un pannello,
Ambito di applicazione: laboratori, industria petrolchimica, apparecchiature di prova, ecc.
Performance della valvola riduttrice ad alta pressione
(1) Intervallo di regolazione della pressione: si riferisce all'intervallo regolabile della pressione di uscita P2 della valvola riduttrice di pressione, e la precisione specificata deve essere raggiunta entro questo intervallo.L'intervallo di regolazione della pressione dipende principalmente dalla rigidità della molla di regolazione della pressione.
(2) Caratteristiche della pressione: si riferisce alle caratteristiche delle fluttuazioni della pressione di uscita causate dalle fluttuazioni della pressione di ingresso quando la portata g è un valore costante.Più piccola è la fluttuazione della pressione di uscitaLa pressione di uscita deve essere inferiore alla pressione di ingresso, un valore fisso non cambia sostanzialmente con la pressione di ingresso.
(3) Caratteristiche del flusso: si riferisce alla persistenza della tempistica della pressione di ingresso e alle variazioni della pressione di uscita con la variazione del flusso di uscita g.minore è la variazione della pressione di uscitaIn generale, più bassa è la pressione di uscita, minore è la sua fluttuazione con il flusso di uscita.
|
Modello
|
GAS
|
Flusso ((M3/h)
|
Pressione di ingresso massima ((bar)
|
Pressione di lavoro (bar)
|
|
CR07001
|
OXYGEN
|
30
|
250
|
3.0-10
|
|
CR07002
|
Acetilene
|
5
|
30
|
0.1-1.0
|
|
CR07003
|
Propano
|
10
|
30
|
0.1-2.5
|
|
CR07004
|
Acido nitrico
|
30
|
250
|
/
|
Valvola riduttrice ad alta pressione
| Pressione di ingresso massima: | 500, 1500, 3000psi |
| Pressione di uscita: | 0-15,0-25,0-50,0-100,0-250 psi |
| Pressione di prova di sicurezza: | 1.5 volte la pressione di ingresso massima |
| Temperatura applicabile: | -40°C ~ + 230°C |
| Tasso di fuga: | 2x10-8 atm.cclsec Lui |
| Valore del CV: | 1.4 |
| Fabbricazione a partire da fibre sintetiche | 1/4 NPT (F) |
