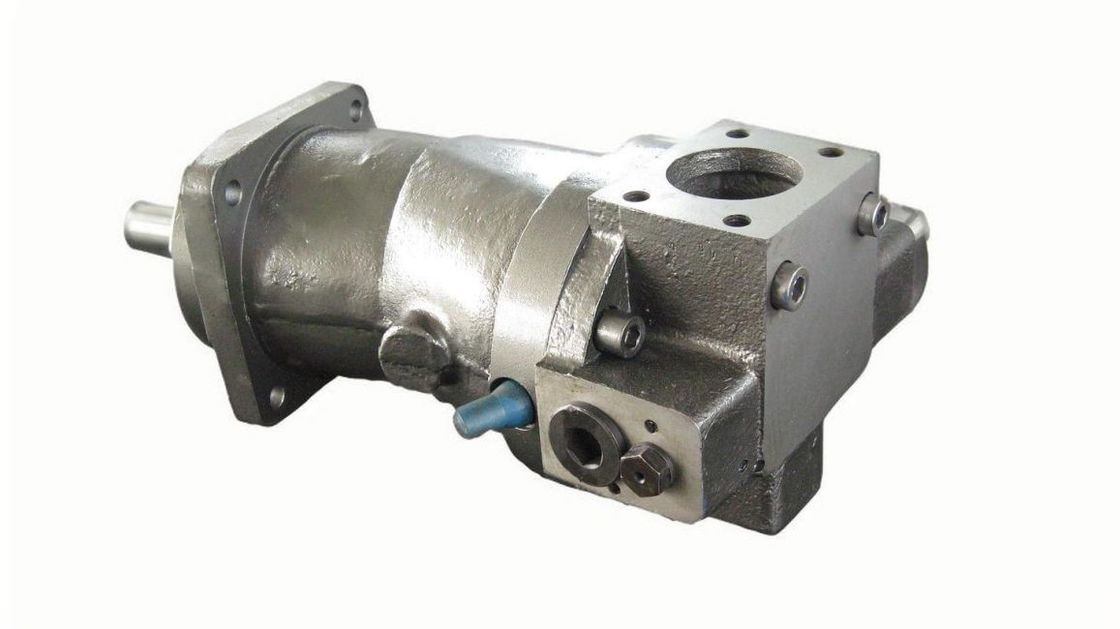

Pompia a pistoni assiale idraulica per escavatori
Descrizione della pompa a pistoni
Questa serie di pompe a pistoni assiali a spostamento variabile, serie 20, è di costruzione a piattaforma di spinta con capacità di flusso variabile adatta per trasmissioni idrostatiche a circuito chiuso.Il flusso è proporzionale allo spostamento della velocità azionata dalle pompe, che a sua volta è determinato dall'angolo della piastra di spinta. Quest'ultimo è infinitamente regolabile tra zero e spostamento massimo.La direzione del flusso è riservata dal titolo della piastra di spinta sul lato opposto della posizione di spostamento neutro o zero.
- Adatti a varie applicazioni
- Multipli spostamenti e opzioni disponibili
- 8 dimensioni di telaio diverse
- Progettato per garantire una lunga durata e affidabilità
- il motore a cilindrata fissa può essere azionato in entrambe le direzioni di rotazione
- Opzioni di azionamento e di controllo di vari assi
- cuscinetti e alberi pesanti
- Facile da usare.
- Ricambi disponibili
Tabella dei parametri della pompa a pistoni
| Dimensione |
Dimensione |
Pompa a pistoni PV di serie |
| PV20 |
PV21 |
PV22 |
PV23 |
PV24 |
PV25 |
PV26 |
PV27 |
| Max. spostamento |
cm3 |
33,3 |
51,6 |
69,8 |
89,0 |
118,7 |
165,8 |
227,3 |
333,7 |
| Flusso massimo |
dm3min-1 |
119,5 |
159,9 |
196,1 |
230,5 |
278,9 |
348,1 |
429,59 |
557,2 |
| 4 |
6 |
4 |
1 |
4 |
8 |
8 |
| Pompa di carica |
cm3 |
12,3 |
12,3 |
18,03 |
18,03 |
18,8 |
32,8 |
32,8 |
65,5 |
| Max. pressione |
MPa |
35 |
| Pressione nominale |
MPa |
21 |
| Max. pressione di controllo |
MPa |
3,5 |
| Pressione di carica |
MPa |
0,8 - 2,0 |
| Pressione massima in caso |
MPa |
0,25 continuo 0,5 intermittente |
| Velocità massima |
min-1 |
3590 |
3100 |
2810 |
2590 |
2350 |
2100 |
1890 |
1670 |
| Velocità minima |
min-1 |
500 |
| Velocità nominale |
min-1 |
1500 |
Intervallo di viscosità cinematica del fluido di lavoro
- Iniziando
- operativo
- ottimale |
|
1000
12 - 600
25 - 35 |
| mm2s-1 |
| Tipo di fluido di lavoro |
|
olio minerale |
| Temperatura di funzionamento |
oC |
- da 40 a + 50 |
| Temperatura massima del fluido di lavoro nel serbatoio |
oC |
80 |
| Purezza del fluido di lavoro |
μm |
10 |
| Direzione di rotazione dell'albero |
|
in senso orario o contro orario |
| Angolo massimo della piastra di collaudo |
o |
± 18 o |
| Peso |
kg |
45 |
55 |
63 |
78 |
124 |
164 |
212 |
270 |
Prodotto correlato
per la trazione a tamburo di miscelatori mobili di calcestruzzoA4VTG071, A4VGT090serie.
- pompe a pistoni assiali variabili, di piattaforma a colla, per azionamenti idrostatici in circuito chiuso
- Il flusso e' proporzionale alla velocita' e allo spostamento.
- Il flusso aumenta quando l'angolo della piastra è regolato da zero al suo valore massimo.
- la direzione del flusso cambia in modo regolare quando la piastra è spostata attraverso la posizione neutrale.
- Due valvole di riduzione della pressione sono installate sulle prese ad alta pressione per proteggere la trasmissione idrostatica (pompa e motore) dal sovraccarico.
- Le valvole di sollevamento ad alta pressione funzionano anche come valvole di rinforzo.
- La pompa di accelerazione integrata funge da pompa di alimentazione e di controllo della pressione.
- La pressione massima di sollevamento è limitata da una valvola di sollevamento della pressione di sollevamento.

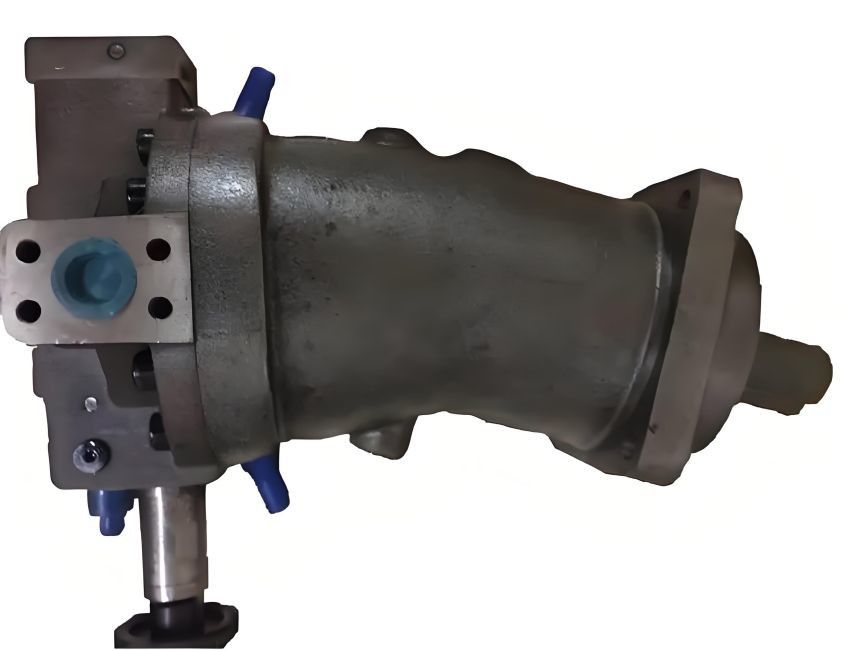

Motore variabile A6VM con gruppo rotativo a pistoni conici assiali, di progettazione assiale curva, per azionamenti idrostatici in circuiti aperti e chiusi
- per applicazioni mobili e stazionarie
- L'ampia gamma di controllo consente al motore variabile di soddisfare le esigenze di velocità elevate e coppia elevata.
- Lo spostamento può essere modificato all'infinito da Vg max a Vg min = 0.
- La velocità di uscita dipende dal flusso della pompa e dallo spostamento del motore.
- La coppia di uscita aumenta con il differenziale di pressione tra il lato ad alta pressione e quello a bassa pressione e con l'aumento dello spostamento.
- Ampia gamma di controllo con trasmissioni idrostatiche
- Ampia scelta di dispositivi di controllo
- Risparmio di costi grazie all'eliminazione dei cambi di marcia e alla possibilità di utilizzare pompe più piccole.

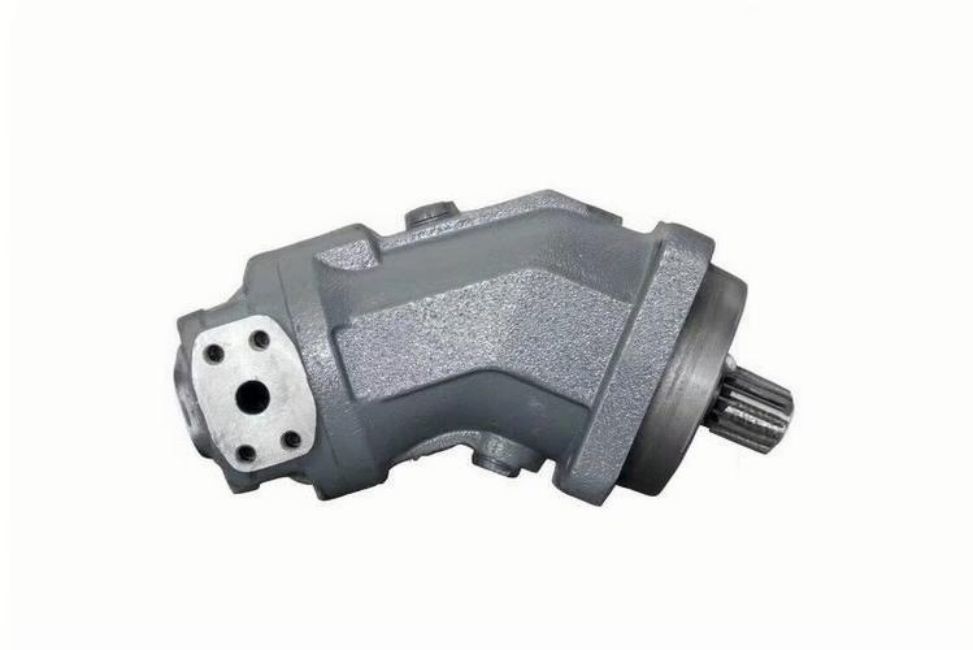

Unità di pistoni assiali A2F con asse piegato con spostamento fisso, destinata all'uso come pompa o motore in azionamenti idrostatici, in circuito aperto o chiuso.
Se funzionante come pompa, il flusso è proporzionale alla velocità di azionamento e allo spostamento.la velocità di uscita è proporzionale al volume spazzato e inversamente proporzionale allo spostamentoLa coppia di uscita aumenta con la caduta di pressione tra i lati ad alta e bassa pressione.
- Gruppo rotante ad alte prestazioni con area di controllo sferica comprovata con i vantaggi di autocentratura a bassa velocità periferica, elevata efficienza.
- Per applicazioni mobili e stazionarie
- Il flusso di uscita è proporzionale alla velocità di guida e allo spostamento
- I cuscinetti dell'albero motore sono progettati per garantire la durata di vita prevista in queste aree di funzionamento
