Pompe di circolazione a flusso assiale personalizzate di grande flusso di evaporazione di cristallizzazione di circolazione
Descrizione del prodotto:
Pompa di circolazione di evaporazione, cristallizzazione
La pompa di circolazione di cristallizzazione per evaporazione è talvolta indicata come pompa di flusso assiale orizzontale.Questo perché utilizza la spinta orizzontale generata dalla rotazione della girante lungo l'albero della pompa.
Questo particolare tipo di pompa chimica svolge un ruolo cruciale nel ciclo di evaporazione dei materiali chimici e nella loro successiva cristallizzazione in particelle.Lo fa accoppiandosi con l'evaporatore.
La pompa di circolazione di cristallizzazione di evaporazione è utilizzata in una vasta gamma di industrie come la soda caustica del diaframma, l'acido fosforico, la produzione di sali a vuoto, l'acido lattico, il lattato di calcio,ossido di alluminio, biossido di titanio, cloruro di calcio, cloruro di ammonio, clorato di sodio, produzione di zucchero, sale fuso, produzione di carta, acque reflue e altro ancora.Una circolazione forzata viene utilizzata per migliorare la capacità di produzione dell'apparecchiatura e aumentare il coefficiente di trasferimento di calore dello scambiatore di calore.
Dati tecnici:
| Modello |
Installazione
Lamella angolare |
Capacità
m3/h |
Testa
m |
Velocità
r/min |
FEP
% |
Potenza dell'albero
N |
| FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| -2°C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| -2°C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| -2°C |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| -2°C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| -2°C |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| -2°C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Caratteristiche:
La pompa ha buone prestazioni anti-cavitazione, che la rendono adatta per evaporatori a basso livello di liquido e riducono notevolmente gli investimenti necessari per gli impianti di evaporazione.è applicabile ai nuovi evaporatori dotati di una camera di riscaldamento con una grande resistenza al fluido sul lato di ingresso della pompa, come l'evaporatore a ciclo inverso e l'evaporatore a doppia camera di riscaldamento.
Con la possibilità di modificare gli angoli di installazione della lama e la velocità di rotazione, la pompa ha un'elevata efficienza e un'ampia zona di elevata efficienza,soddisfare i requisiti di portata e di portata dell'utente e ridurre significativamente il consumo di energia.
La pompa a velocità lenta funziona senza intoppi, ha un'usura leggera sulle parti che passano attraverso il flusso, una lunga vita e un basso danno al cristallo, rendendola perfetta per i processi di evaporazione e cristallizzazione.
Il design del rotore a sbalzo riduce di metà il numero di sigilli dell'albero rispetto al tipo a doppio supporto.
Il tipo di supporto al centro del corpo della pompa ha un migliore allineamento termico del rotore rispetto al tipo di supporto al piede del corpo della pompa.
La struttura di apertura della porta posteriore consente di estrarre il rotore senza smantellare le flange di ingresso e di uscita del corpo della pompa, rendendo la manutenzione facile e rapida.
La pompa utilizza un sigillo avanzato dell'albero, sia un sigillo meccanico della cartuccia con una durata di 6-12 mesi o un nuovo sigillo di imballaggio a prova di liquido con una durata di 3-6 mesi.
La base elastica della pompa o il design della pompa sospesa significa che un evaporatore senza giunto di espansione ha una compensazione termica affidabile, riducendo l'investimento richiesto.
L'intera pompa ha un'elevata affidabilità, con un albero di pompa ad alta resistenza, un grande cuscinetto di capacità portante, un sedile di cuscinetto a manica raffreddato ad acqua,e proprietà dei materiali che garantiscono il funzionamento a lungo termine di una singola pompa.
Metodo di installazione:
A seconda della struttura del processo di evaporazione e dell'apparecchiatura del processo di cristallizzazione, il metodo di installazione della pompa di circolazione di evaporazione può variare.La nostra azienda offre agli utenti diversi metodi di installazione avanzati tra cui scegliere.
1. Tipo di connessione diretta
La pompa di circolazione e il motore sono collegati direttamente tramite un accoppiamento flessibile e installati su una base comune.
2. Tipo di azionamento a cintura
La pompa di circolazione e il motore sono azionati da una cintura a V, che consente di regolare facilmente i parametri di prestazione della pompa.
3Base di pompa elastica
Sotto la base comune è posizionata una cassetta a molla regolabile e possono essere utilizzati il tipo di connessione diretta e il tipo di trazione a cintura.
4Tipo di sospensione della pompa e del motore
La pompa e il motore sono entrambi sospesi sull'evaporatore. Questo metodo di installazione è adatto alle pompe FJX350, 400, 500, 600 e di circolazione con potenza del motore ≤ 75KW.
5Tipo di sospensione della pompa di circolazione
Solo la pompa di circolazione è sospesa sull'evaporatore e il motore è installato a terra o su un telaio in acciaio.
6. Installazione verticale
È indicato per evaporatori, cristallizzatori o reattori che richiedono l'asse verticale della pompa di circolazione.la nostra azienda può effettuare la progettazione modificata e la fornitura.
7. Pompa di circolazione senza corpo della pompa
La nostra azienda può anche fornire pompe di circolazione senza corpo di pompa per evaporatore, cristallizzatore o reattore a circolazione interna.La struttura e le dimensioni della nostra pompa di circolazione possono essere modificate in base alle dimensioni e al layout richiesti dall'utentePuò essere inserito orizzontalmente, in alto o in basso.
Applicazioni:
La pompa di circolazione di evaporazione a flusso assiale è un dispositivo versatile che trova le sue potenziali applicazioni in una vasta gamma di industrie.concentrazione, e raffreddamento con il metodo del diaframma, produzione di sale sotto vuoto, acido lattico, lattato di calcio, ossido di alluminio, biossido di titanio, cloruro di ammonio, produzione di zucchero, sale fuso, produzione di carta, acque reflue e altro ancora.
Per migliorare l'efficienza delle apparecchiature e aumentare il coefficiente di trasferimento di calore degli scambiatori di calore per circolazione forzata, questa pompa è perfetta.la pompa di circolazione di evaporazione di cristallizzazione a flusso assiale è nota anche come pompa a flusso assiale.
In chimica, metalli non ferrosi, produzione di sale, industria leggera e altri settori, questa serie di pompe a flusso assiale può essere ampiamente utilizzata in vari processi come evaporazione, cristallizzazione,reazione chimica, e altri processi.
Alcune delle aree significative in cui questa pompa può essere utilizzata efficacemente sono:
- Impianto di fertilizzanti fosfatici: circolazione forzata del mezzo nel processo umido
- Impianto di alumina di processo Bayer: circolazione forzata del mezzo di evaporazione liquido
- Impianto di lavorazione del diaframma a fosfato: circolazione forzata di NaCl contenuto nel mezzo di evaporazione liquido
- Preparazione del sale sotto vuoto: pompa di circolazione forzata del mezzo cristallizzatore di evaporazione NaCl
- Impianto di salino di Glauber: pompa di circolazione forzata di Na2SO4
- Impianto idrometallurgico: circolazione forzata di mezzo cristallizzatore di evaporazione di rame, ecc.
- Rafinazione alcalina: circolazione forzata del liquido madre di ammoniaca nel cristallizzatore a freddo del processo di cloruro di ammonio e cristallizzatore di salato
- Impianto di produzione di soda: circolazione forzata di rifiuti di evaporazione dell'ammonio, processo di recupero dei liquidi e mezzo di evaporazione CaCl2
- Fabbrica di carta: circolazione forzata di mezzo concentratore notturno
- Centrale elettrica: disolforizzazione dei gas di combustione, coke e fibre chimiche
- Industria leggera: concentrazione di alcol, evaporazione dell'acido citrico, evaporazione dello zucchero e altri mezzi di circolazione forzata.

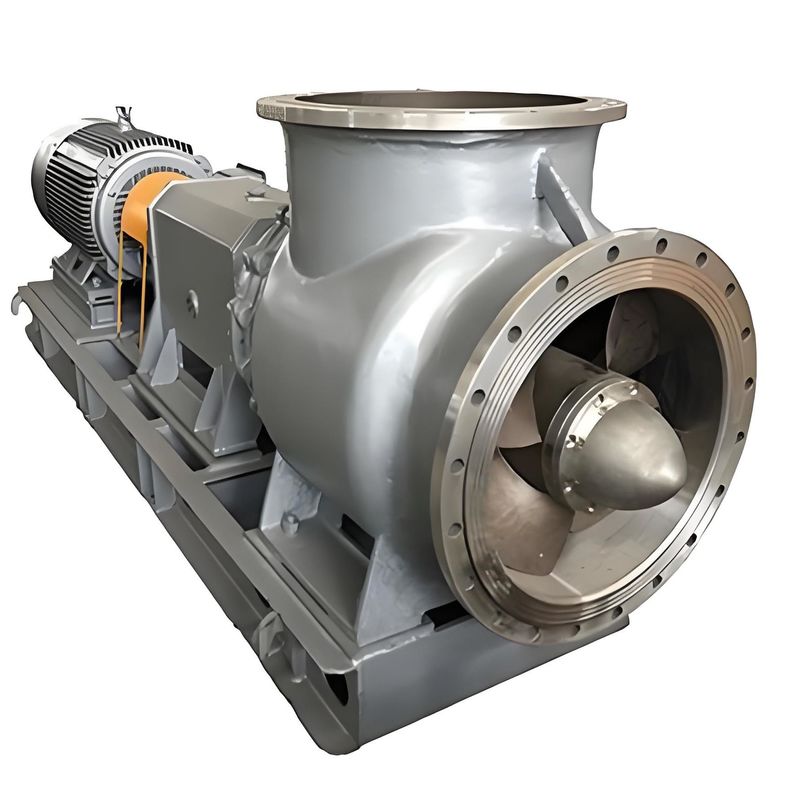

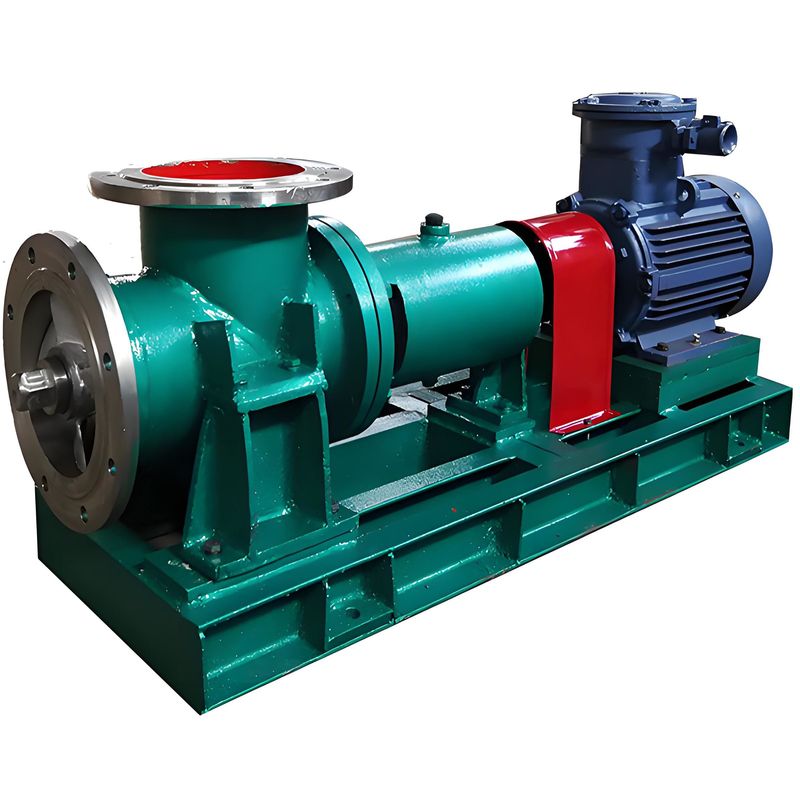

Display:
a)
