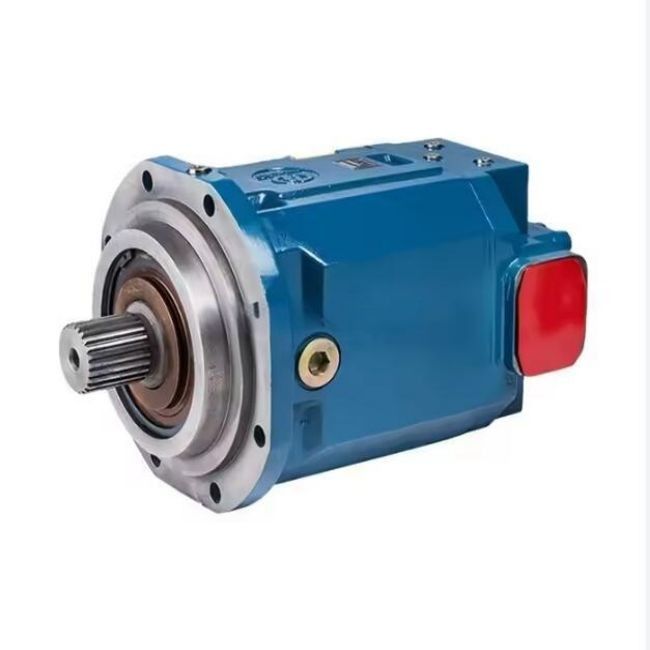

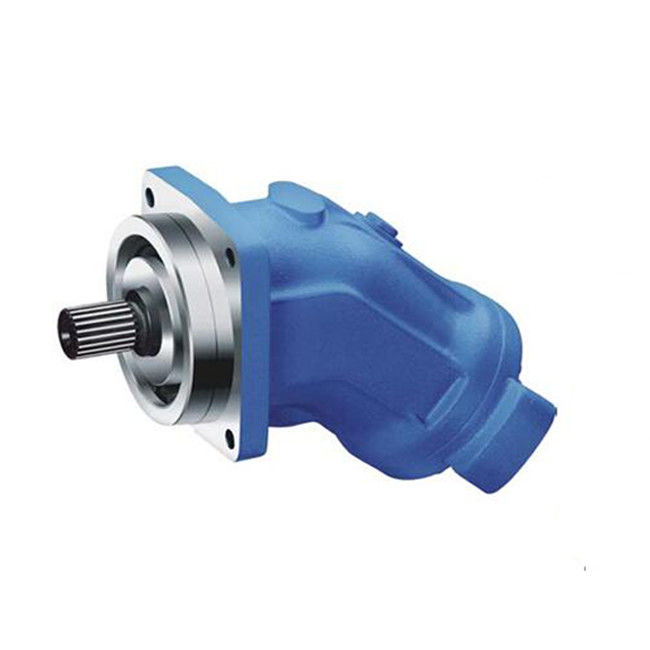

Motore quantitativo A2FM250/60W-VPB01 R910914475 Sostituzione del gruppo di pompe a pistoni Rexroth
Descrizione del prodotto
Un motore stazionario a pistone assiale è un tipo di motore idraulico il cui principio di funzionamento si basa sul movimento di un pistone assiale.il pistone gira in direzione parallela all'asse del motoreQuando il fluido idraulico entra nella camera di lavoro del cilindro, la pressione del fluido idraulico agisce sul pistone e lo spinge in movimento.Il movimento reciproco del pistone viene convertito in un movimento rotativo dell'albero di uscita del motore mediante un meccanismo come una barra di collegamento o una piastra di collaudo.
Forme di controllo multiple: per soddisfare le diverse esigenze di funzionamento, sono fornite una vasta gamma di forme di controllo, tra cui il controllo della compensazione della pressione, il controllo del rilevamento del carico, il controllo della pressione e del flusso,limite di potenzaIl metodo di controllo più adatto può essere scelto in base allo scenario di applicazione specifico, che ottimizza ulteriormente le prestazioni del sistema.
Vantaggio della pompa a pistoni
Alta coppia di uscita: a causa dell'azione simultanea di più pistoni, il motore fisso a pistoni assiale può produrre una coppia maggiore.Questo lo rende ben funzionante in scenari di applicazione che richiedono una maggiore potenza, come il meccanismo di camminata e il meccanismo di rotazione nelle macchine di ingegneria pesante, e può facilmente guidare il movimento di grandi attrezzature.
Ampia gamma di velocità: la sua velocità può essere regolata su una vasta gamma.possono essere ottenute diverse uscite di velocità da bassa velocità a alta velocitàIn alcune occasioni in cui è necessario un controllo preciso della velocità, come per esempio l'azionamento del mandrino delle macchine utensili,il motore fisso a pistone assiale può fornire la velocità appropriata secondo i requisiti della tecnologia di lavorazione.
Alta efficienza: l'efficienza volumetrica e l'efficienza meccanica di questo motore sono relativamente elevate.riduzione delle perdite di energia causate da perdite interneUn'elevata efficienza meccanica significa che si perde meno energia nel processo di conversione dell'energia idraulica in energia meccanica, migliorando così l'utilizzo energetico dell'intero sistema.
Parametri tecnici:
| Dimensione | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Dislocazione
geometrica, per rotazione | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Pressione nominale | Pnom | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Pressione massima | pmax | bar | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Velocità massima | Numero 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Flusso di entrata 3) | a nnom | qV | L/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Torsione 4) | a Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| rigidità rotativa | c | KNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Momento di inerzia del gruppo rotante | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Accelerazione angolare massima | ɑ | Rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volume dei casi | V. | Io... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Peso (circa) | m | kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Ampie zone di applicazione
Macchine e apparecchi di ingegneria: in escavatori, caricatori, gru e altre apparecchiature,i motori fissi a pistoni assiali sono utilizzati per guidare il movimento dei dispositivi a piedi e dei dispositivi di lavoro (come i bracci di immersione e i bracci degli escavatori)Le loro elevate caratteristiche di coppia e velocità regolabili possono soddisfare i requisiti di lavoro delle macchine di ingegneria in diverse condizioni di lavoro.
attrezzature marittime: nel sistema di sterzo e nel sistema di ventola di ancoraggio delle navi,i motori fissi a pistoni assiali possono fornire una potenza affidabile per garantire il normale funzionamento delle manovre delle navi e delle attrezzature di ormeggioPuò anche mantenere buone prestazioni in ambienti marini difficili e adattarsi al funzionamento stabile a lungo termine delle navi.
Apparecchiature di automazione industriale: in alcune linee di produzione automatizzate, macchine utensili e altre apparecchiature che richiedono un controllo preciso del movimento, i motori fissi a pistoni assiali possono essere utilizzati come fonti di alimentazione.Attraverso sistemi di controllo idraulici avanzati, è possibile ottenere un controllo della posizione e della velocità di alta precisione per migliorare la qualità della lavorazione dei prodotti e l'efficienza della produzione.
