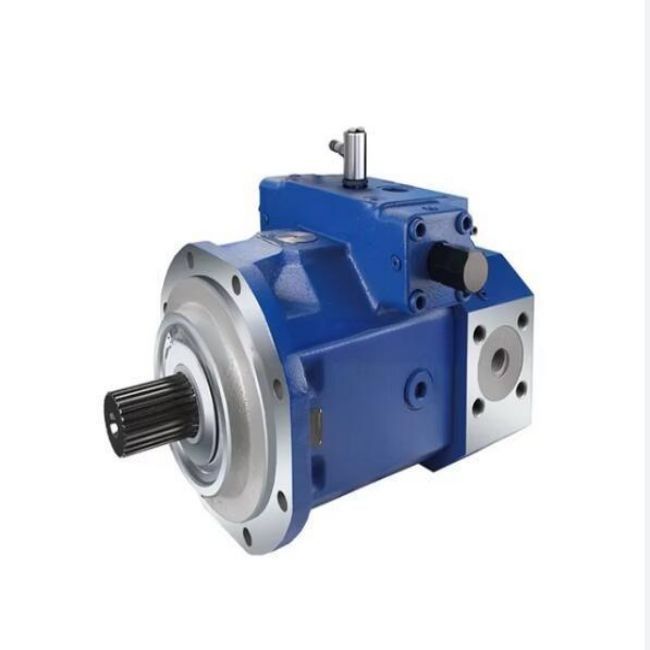

Rexroth Original Plunger Pump Qualità A4FO-16 A4FO-28 Pompa fissa a pistone assiale
Descrizione del prodotto
In pompe fisse a pistone assiale, viene solitamente utilizzato un meccanismo di piattaforma o un meccanismo di albero di albero.in una pompa fissa a pistone assiale di tipo a piastraQuando l'albero di trasmissione ruota, il pistone si muove avanti e indietro lungo l'apertura del cilindro a causa dell'inclinazione della piastra.Questo movimento reciproco del pistone attira il liquido attraverso l'entrata dell'olio e poi costringe il liquido fuori attraverso l'uscita dell'olioLa pompa a pistoni assiali è un tipo di pompa idraulica.Svolge un ruolo importante nel sistema idraulico convertendo energia meccanica in energia idraulicaIl principio di funzionamento di questa pompa è il movimento assiale del pistone.e questo movimento viene utilizzato per spostare il fluido e generare la pressione idraulica.
Vantaggio della pompa a pistoni
Capacità ad alta pressione: le pompe stazionarie a pistoni assiali sono in grado di produrre pressioni idrauliche molto elevate.altri macchinari per la costruzione di macchinari per la fabbricazione di macchinariAd esempio, in una pressa idraulica utilizzata per la formazione di metalli, l'uscita ad alta pressione di una pompa stazionaria a pistone assiale consente alla pressa idraulica di applicare forti forze su un pezzo di lavoro metallico.
Lo spostamento variabile: come accennato in precedenza, lo spostamento della pompa può essere variato regolando l'angolo della piastra o l'inclinazione dell'albero.Questa capacità di spostamento variabile consente un controllo preciso del flusso del fluido idraulico- in applicazioni quali motori idraulici a velocità variabile o sistemi idraulici servo-controllati,Questa capacità di regolare lo spostamento è fondamentale per il controllo preciso della velocità e della forza del sistema.
Alta efficienza: tali pompe hanno in genere elevate efficienze volumetriche e meccaniche.Un'elevata efficienza volumetrica significa che la maggior parte del fluido estratto dalla pompa viene effettivamente consegnato al sistema idraulicoL'efficienza meccanica elevata significa che una grande parte dell'energia meccanica di ingresso viene convertita in energia idraulica utile.ridurre le perdite di energia dovute all'attrito e ad altri fattori.
Parametri tecnici:
| Dimensione |
NG |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Lo spostamento, geometrico, per rivoluzione |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Velocità di rotazione massima2) |
nnom |
rpm |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| Velocità massima di rotazione3) |
nmax |
rpm |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Flusso |
a Vg e n nom |
Qv |
I/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Potenza |
a Vg, nnom eAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Torsione |
a Vg e Ap = 400 bar |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Rigidità rotativa dell'albero motore |
Fine dell'albero S |
C |
KNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Fine dell'albero P |
C |
KNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Fine dell'albero Z |
C |
KNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Momento di inerzia del gruppo rotante |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Accelerazione angolare massima |
|
a) |
Rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Volume dei casi |
|
V. |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Peso (circa) |
|
m |
kg |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Ampie zone di applicazione
Macchine e apparecchi di ingegneria: in escavatori, caricatori, gru e altre apparecchiature,i motori fissi a pistoni assiali sono utilizzati per guidare il movimento dei dispositivi a piedi e dei dispositivi di lavoro (come i bracci di immersione e i bracci degli escavatori)Le loro elevate caratteristiche di coppia e velocità regolabili possono soddisfare i requisiti di lavoro delle macchine di ingegneria in diverse condizioni di lavoro.
attrezzature marittime: nel sistema di sterzo e nel sistema di ventola di ancoraggio delle navi,i motori fissi a pistoni assiali possono fornire una potenza affidabile per garantire il normale funzionamento delle manovre delle navi e delle attrezzature di ormeggioPuò anche mantenere buone prestazioni in ambienti marini difficili e adattarsi al funzionamento stabile a lungo termine delle navi.
Apparecchiature di automazione industriale: in alcune linee di produzione automatizzate, macchine utensili e altre apparecchiature che richiedono un controllo preciso del movimento, i motori fissi a pistoni assiali possono essere utilizzati come fonti di alimentazione.Attraverso sistemi di controllo idraulici avanzati, è possibile ottenere un controllo della posizione e della velocità di alta precisione per migliorare la qualità della lavorazione dei prodotti e l'efficienza della produzione.
